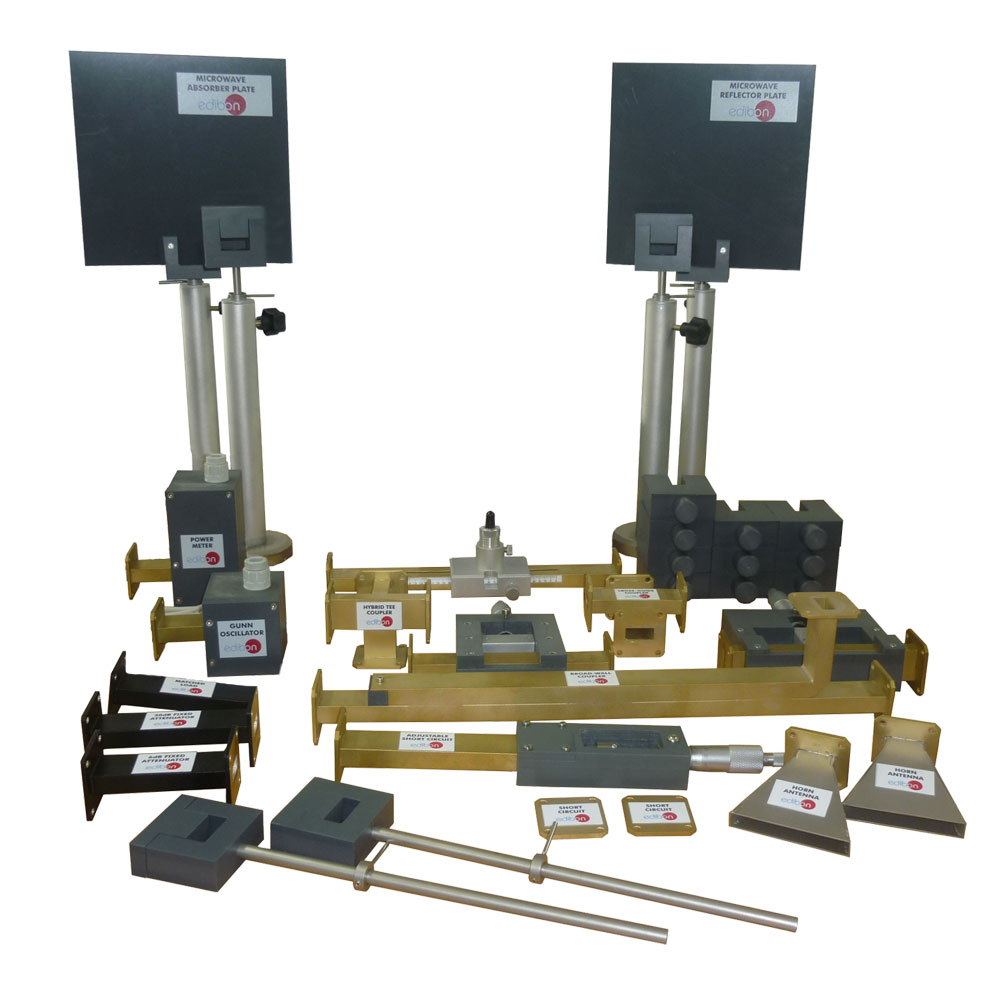

El Equipo de Microondas, Controlado desde Computador (PC), «EMIC», integra un banco de trabajo de medición de microondas formado por el generador de microondas, un kit de diferentes dispositivos de guías de onda estandarizados (WR-90)(antenas de bocina, atenuadores, etc.), dispositivos de medida (medidor de potencia, línea ranurada, etc.), una caja-interface de control para conectar al computador (PC) y un software de adquisición de datos y cálculo de parámetros.
Este equipo incluye diferentes componentes para conformar muchas configuraciones del banco de pruebas de microondas, incluyendo un enlace aéreo, configuraciones de T híbridas, determinación de la impedancia desconocida, etc, todas ellas están detalladamente explicadas en el conjunto de prácticas.
El equipo «EMIC» permite la familiarización y experimentación con las medidas esenciales de los sistemas de microondas: potencia de emisión, atenuación, cargas ajustadas y desajustadas, ganancia de una antena de bocina, frecuencia, longitud de onda, relación de onda estacionaria (ROE), impedancia, operación con la carta de Smith, etc.
Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
