El sistema de radar (Detección y Medición de Distancias por Radio) es un dispositivo electrónico usado para detectar la presencia, dirección y velocidad de un objetivo (aéreo,terrestre o marítimo). El dispositivo de radar es un componente principal en muchos sistemas de navegación, control del tráfico aéreo, seguimiento meteorológico, vigilancia militar, astronomía, etc.
El radar envía impulsos de señales de alta frecuencia y detecta la señal reflejada (eco) por el objetivo en la zona de detección.
El equipo de Radar «ERA» es un equipo, radar diseñado por EDIBON, para el estudio de los principios básicos relacionados con latecnología de los radares.
El equipo ERA usa un radar compacto que permite a los estudiantes adquirir una formación sólida acerca del funcionamiento, configuración e instalación de un sistema de radar sin tener conocimientos previos. Además, el equipo ERA permite a los estudiantes operar y controlar un sistema de radar profesional.
Los estudiantes podrán conocer diferentes conceptos de radares, tales como antena de radar, medición del alcance y dirección, supresorde lluvia, control de sensibilidad, zona de guardia, etc.
Este equipo está provisto de un conjunto de prácticas, que deben realizarse al aire libre, las cuales permiten a los estudiantes entender cómo funciona la tecnología del radar y aprender, de manera simple y práctica, los términos y conceptos utilizados en los sistemasde radar, tales como: la medición de distancias de objetos estáticos y en movimiento, modos de funcionamiento, control de la sensibilidad, supresión de ecos, comunicación con un módulo GPS, etc.

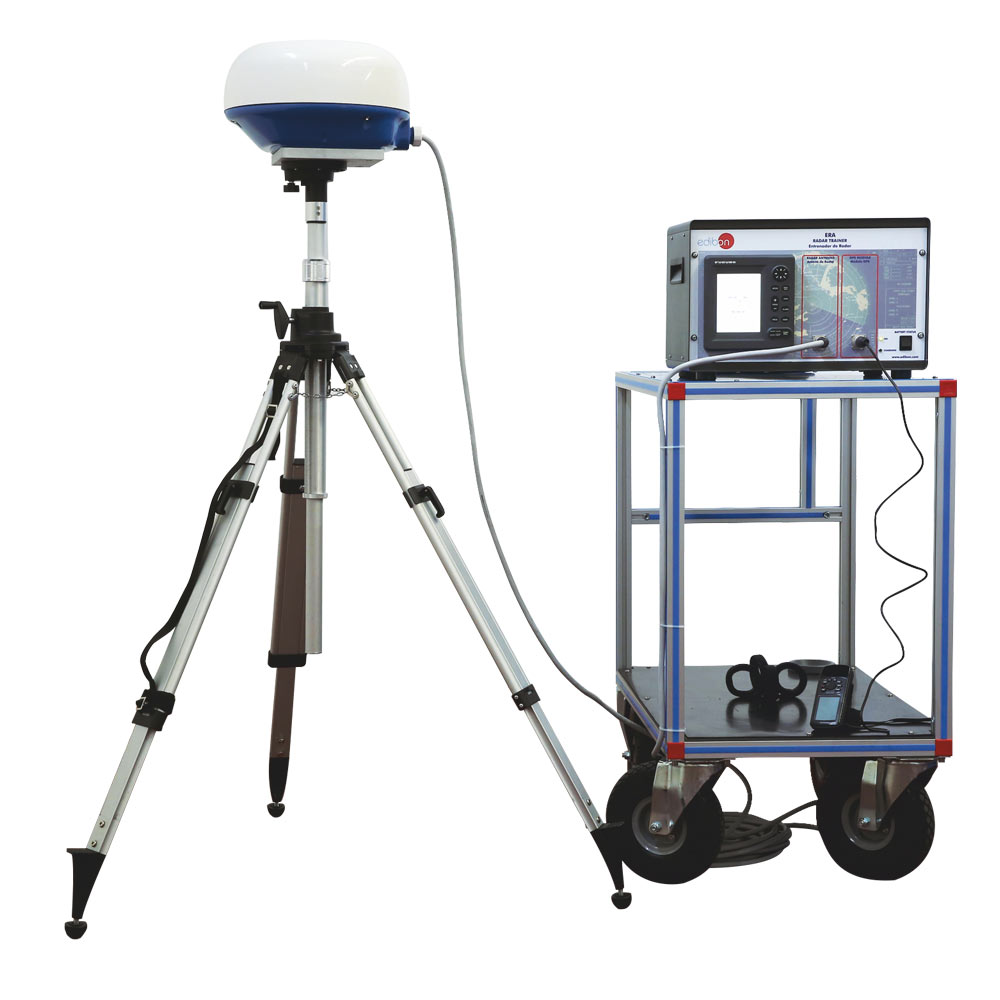

El Equipo ERA se compone de diferentes elementos: unidad de interfaz, antena de radar, módulo GPS, trípode extensible y carrito móvil.
Unidad de interfaz: Contiene la pantalla y el sistema de control del radar. La unidad de interfaz es el elemento principal del equipo ERAy controla y muestra la información proporcionada por los dispositivos al aire libre: la antena de radar y el módulo GPS. Contiene la pantalla que muestra todos los datos de navegación y el PPI del radar (indicador de posición). Éstatambién incluye los botones para configurar las opciones del sistema de radar (configuración de alarmas, ajuste desensibilidad, supresión de interferencias, etc). La unidad de interfaz incluye una batería con un cargador de bateríapara facilitar el uso al aire libre del equipo. La unidad de interfaz también incluye dos indicadores LED para mostrarel estado de la batería y los conectores al módulo GPS y a la antena del radar en el panel frontal.
Antena de radar: Contiene la antena direccional, el generador de microondas y el receptor de microondas. La antena direccionalpuede girar para escanear el plano horizontal. También incluye un cable de conexión a la unidad de interfaz deaproximadamente 10 m. de largo, que permite a los usuarios colocar la antena de radar a una distancia segura dela unidad de interfaz. La antena del radar está montada sobre un trípode extensible que sujeta la antena a una alturaadecuada. La antena del radar debe ser colocada fuera del laboratorio en una zona grande y abierta.
Módulo GPS: Es un dispositivo que muestra información sobre la ubicación, altitud, velocidad y hora UTC actuales de cualquierlugar de la tierra mediante el sistema de posicionamiento global (GPS). El módulo GPS incluye un cable que seconecta a la interfaz para alimentar el módulo GPS y comunicarlo con la unidad de visualización (pantalla).
Trípode extensible: Trípode extensible para sujetar la antena del radar a una altura apropiada. El trípode extensible contiene un nivel deburbuja de ojo de buey para nivelar la antena del radar en suelos irregulares.
Carrito móvil: Es una estructura móvil para contener los elementos del equipo ERA. Permite al usuario trabajar con el equipo ERA alaire libre. El carrito móvil incluye ruedas (con cubiertas resistentes) para facilitar su desplazamiento y funcionamientoen terrenos irregulares.
