El equipo de Descarga de Orificios, «FME04», diseñado por EDIBON, permite el estudio de los diferentes coeficientes de concentración, descarga y velocidad para toberas de pared delgada y/o gruesa de tipo coloidal, de Venturi o de diafragma.

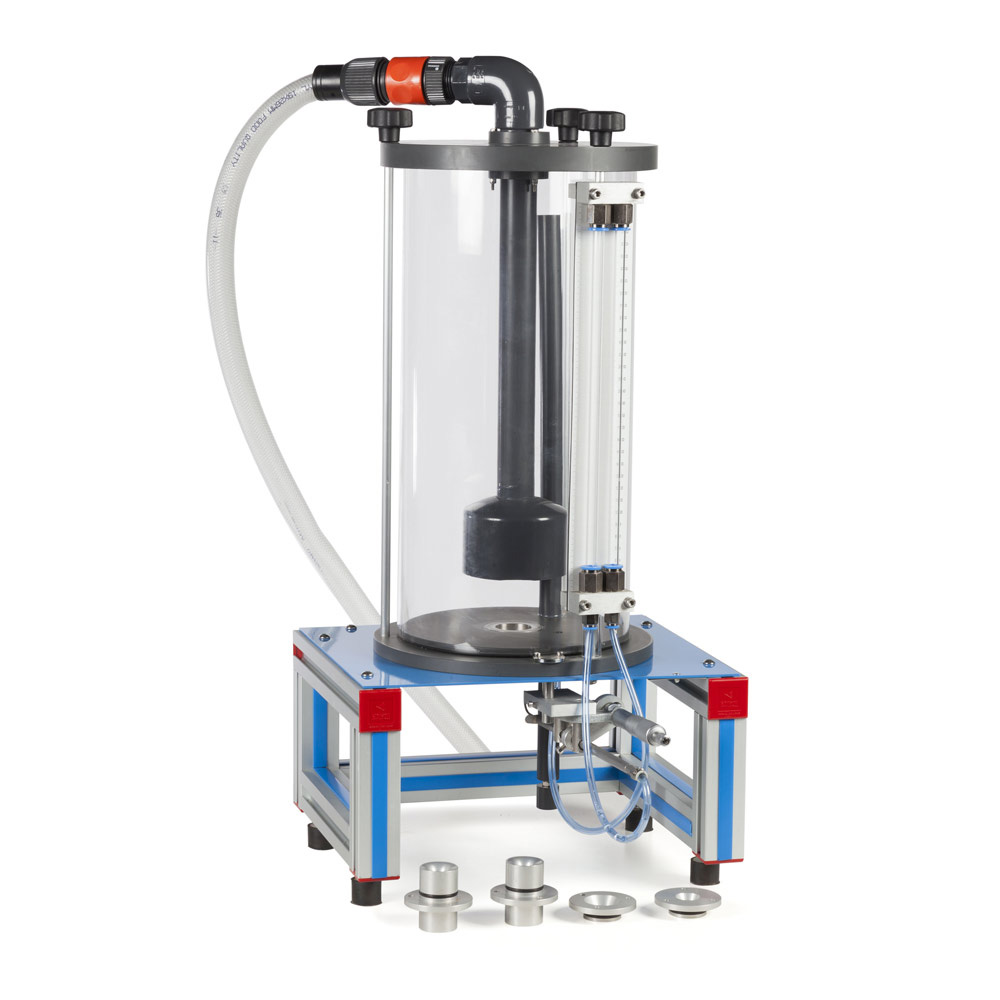

Este equipo consta de un depósito cilíndrico transparente que se alimenta por la parte superior desde el Banco Hidráulico (FME00) ó el Grupo de Alimentación Hidráulica Básico (FME00/B). El agua fluye a través de una boquilla intercambiable (se suministra un juego de 5 boquillas que representan orificios de distintas características), situada en el centro de la base. La vena líquida fluyente pasa directamente al depósito volumétrico del Banco Hidráulico (FME00) ó del Grupo de Alimentación Hidráulica Básico (FME00/B).
Un tubo de Pitot puede colocarse en cualquier punto de la vena fluyente para determinar su altura de carga total.
Un dispositivo transversal, anexo al tubo de Pitot, permite determinar el diámetro de la vena líquida fluyente.
Se puede medir la altura del tubo de Pitot y la altura total a través del orificio en un panel de dos tubos manométricos situados al lado del depósito.
