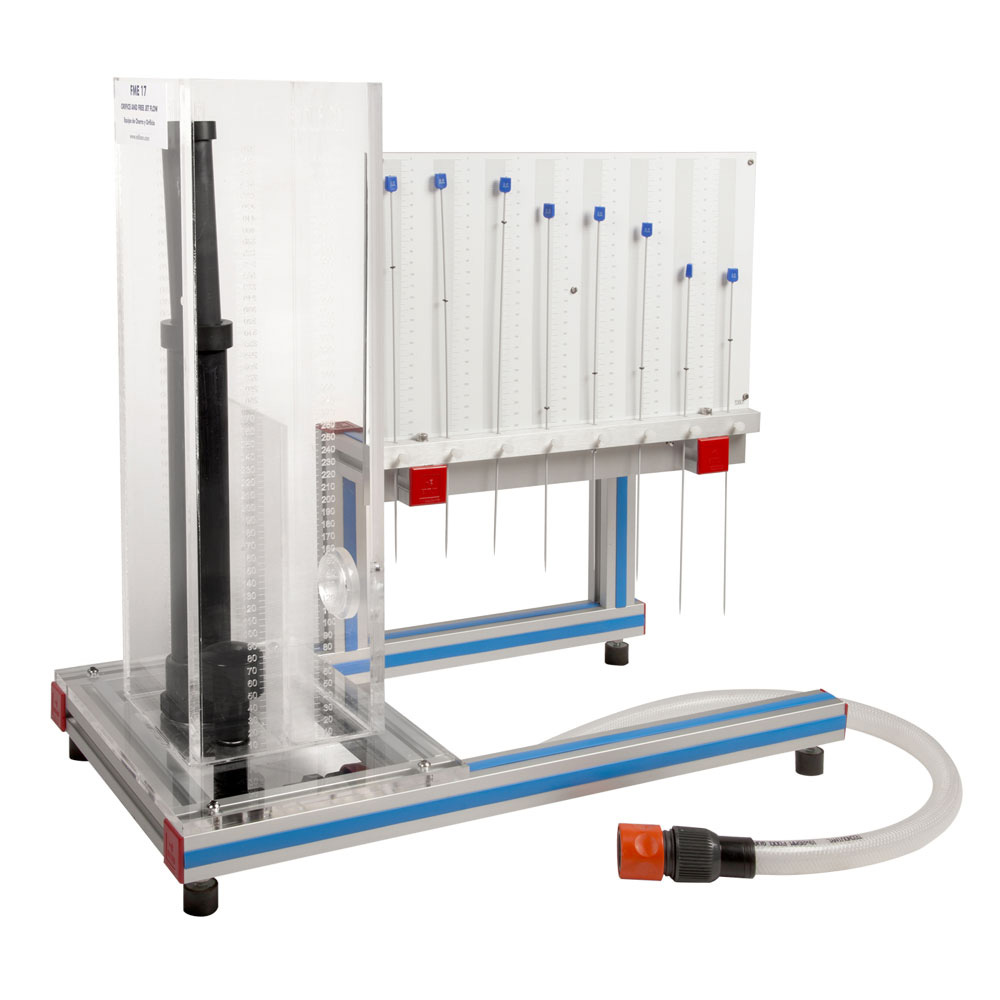

El equipo de Chorro y Orificio, «FME17», diseñado por EDIBON, permite el estudio de los diferentes coeficientes de descarga y de velocidad en régimen permanente o variable así como el cálculo de los tiempos de descarga.
El equipo consta de un depósito de metacrilato (con forma cilíndrica) que permite mantener un nivel constante y que se alimenta desde el Banco Hidráulico (FME00) o el Grupo de Alimentación Hidráulica Básico (FME00/B).
Se suministran dos boquillas con orificios de diferentes diámetros, que se colocan en la base del depósito, y que pueden intercambiarse fácilmente.
La trayectoria del chorro puede trazarse siguiendo la posición de unas agujas verticales colocadas en un panel anexo y ajustadas por medio de unos tornillos de mando.
Dicho panel incluye una escala serigrafiada, lo que permite medir el perfil del chorro.
Patas ajustables para permitir la nivelación.
