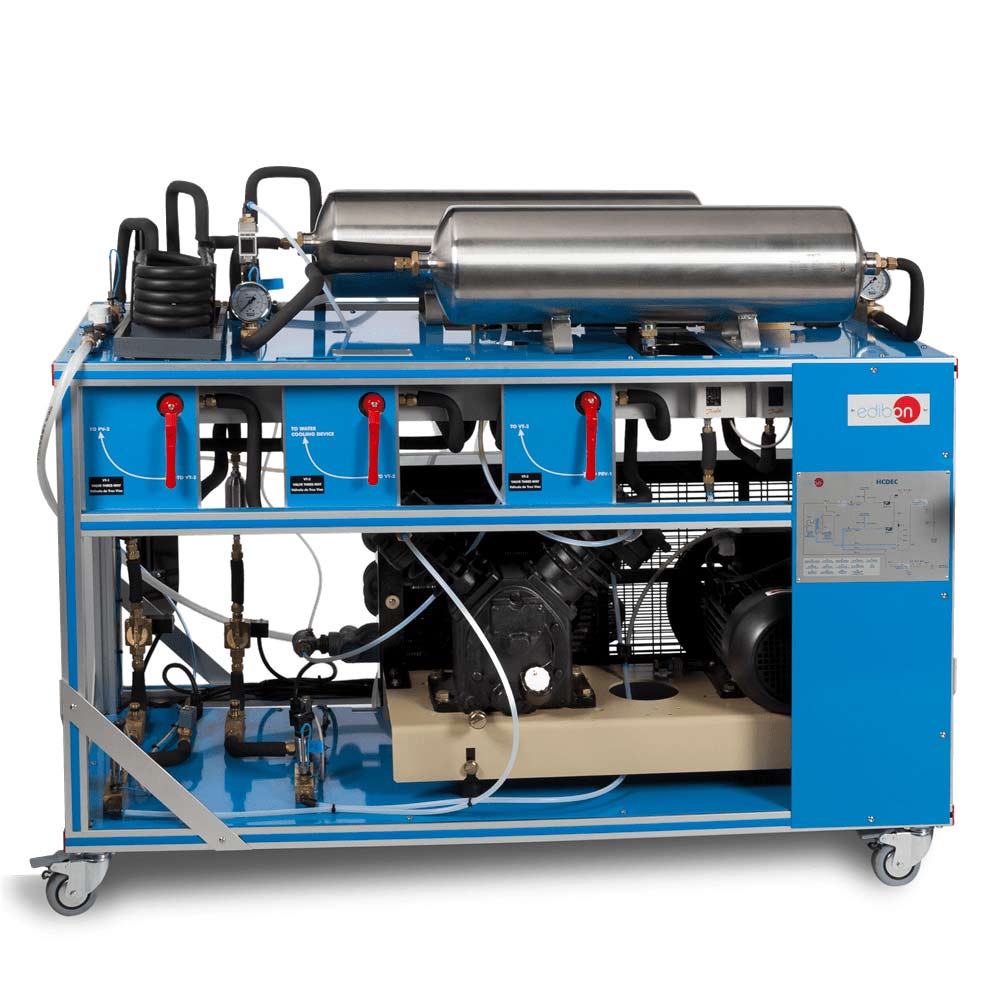

El Equipo de Ensayos de Compresor de Dos Etapas, Controlado desde Computador (PC), «HCDEC», trabaja con aire comprimido y tiene como dispositivo principal una bancada con dos pistones, uno de baja presión y otro de alta presión.
Este equipo presenta cuatro circuitos o disposiciones de trabajo que permiten estudiar diferentes situaciones de compresión.
En los cuatro circuitos seleccionables que presenta el equipo, se identifica una primera etapa similar en la que el aire entra por aspiración al pistón del compresor. En esta primera etapa el aire pasa a través de un depósito de cebado donde se recogen posibles condensados, por un sensor de caudal, por un sensor de temperatura, y un sensor de presión que recopilan información mediante computador (PC). En esta primera etapa también se encuentra un manómetro de presión y un filtro de aire.
Tras esta primera etapa se presentan diferentes situaciones de compresión que ofrecen los datos de cada punto de la compresión mediante tres sensores de temperatura y tres sensores de presión. El equipo presenta un intercambiador de calor de tubos concéntricos que enfría la corriente comprimida mediante agua de refrigeración, se recopilan datos mediante dos sensores de temperatura, permite realizar un balance de calor en este dispositivo y así estudiar la influencia en este tipo de procesos.
El equipo presenta las siguientes situaciones de compresión:
A) Compresión en una etapa – pistón de baja.
B) Compresión en una etapa – pistón de alta.
C) Dos etapas sin intercambio de calor intermedio.
D) Dos etapas con intercambio de calor intermedio.
Todos los circuitos presentan los correspondientes sistemas de seguridad, válvulas de alivio, válvulas antirretorno, así como dos presostatos de seguridad.
Los circuitos de compresión se seleccionan a través del computador (PC). El equipo permite la representación del ciclo de compresión instantáneo y la medición de: la potencia consumida por el compresor, los datos de presión y temperatura de cada punto de la compresión, y el tiempo de funcionamiento para realizar el cálculo de trabajo de compresión.
Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
