El Banco de Pruebas de Multibombas (4 tipos de bombas), Controlado desde Computador (PC), «PBOC», permite a los estudiantes el estudio de las características operativas de diferentes tipos de bombas. Este equipo permite controlar y medir los parámetros más representativos de las bombas. Las medidas que pueden tomarse empleando este equipo son: presión de admisión y descarga de la bomba, caudal de agua impulsada, par y velocidad de giro de la bomba y puede determinarse la altura manométrica, la potencia hidráulica, la potencia mecánica y la eficiencia.

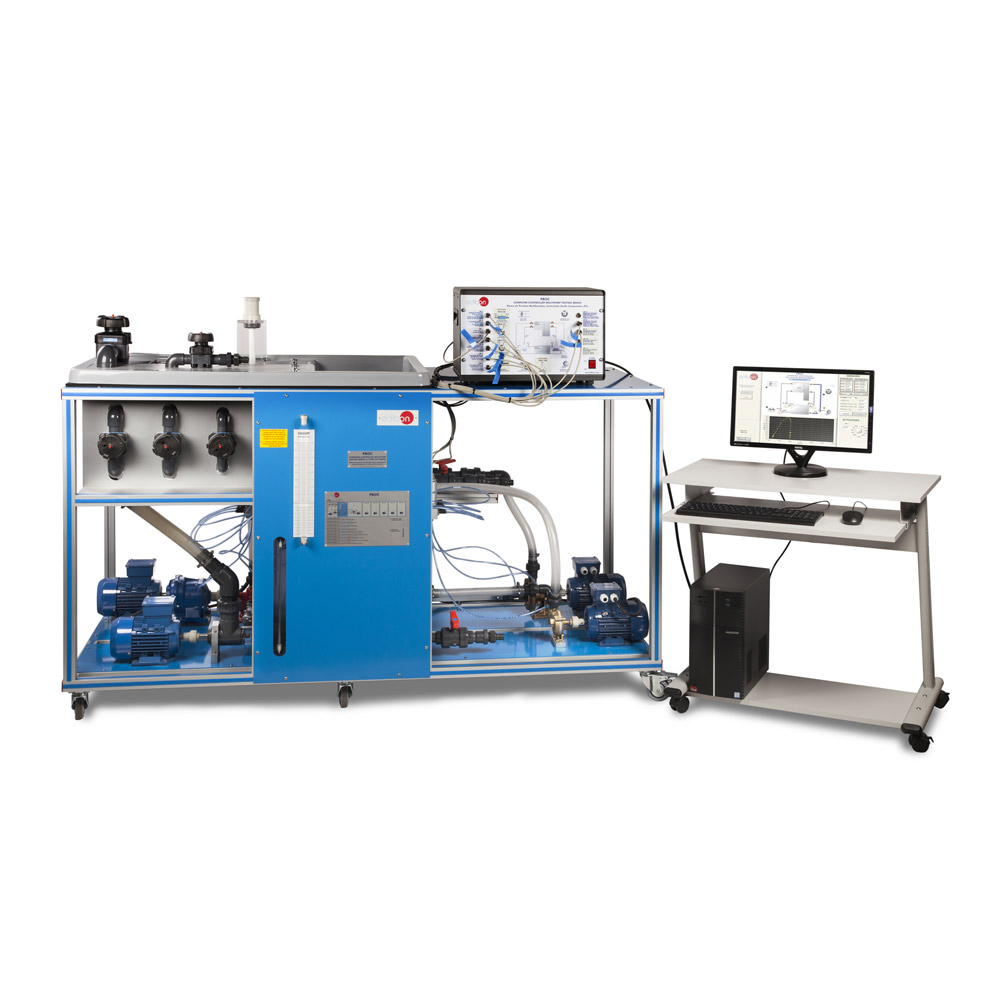

El equipo está montado en una estructura con una superficie de trabajo cubierta por una lámina plástica. En el equipo se pueden diferenciar dos partes: las bombas, con sus motores, conexiones y mangueras flexibles, y los depósitos para almacenar y recircular el agua, con sus elementos de medición.
El suministro mínimo incluye cuatro tipos de bombas: una bomba centrifuga, una bomba de flujo axial, una bomba de engranajes y una bomba periférica. Existen varias bombas opcionales (no incluidas en el suministro mínimo) que pueden ser conectadas al equipo a través de válvulas y mangueras flexibles para demostrar el comportamiento operativo de dichas bombas.
Cada bomba es activada mediante un motor individual que permite la medida directa del par del motor. La velocidad puede modificarse a través de un convertidor de frecuencia, localizado en la Caja-Interface de Control, controlado desde computador (PC).
La bomba a estudiar impulsa agua en un circuito cerrado. En cada bomba existen dos tomas de presión, una en el lado de admisión y otra en el lado de descarga, para determinar la altura manométrica de las diferentes bombas. Estas tomas se conectan a sus correspondientes sensores de presión.
Las bombas incluidas en el suministro mínimo se conectan a través de mangueras flexibles al depósito volumétrico y al depósito de almacenamiento. La conexión de las bombas opcionales al depósito volumétrico y al depósito de almacenamiento se realiza a través de válvulas, conexiones y mangueras flexibles.
El equipo incluye dos depósitos, colocados a diferentes niveles, para recircular agua. El depósito volumétrico superior, localizado por encima del depósito de almacenamiento de agua, está equipado con dos vertederos y dos pantallas amortiguadoras e incluye una válvula de descarga y un actuador.
El depósito volumétrico ha sido diseñado para alojar caudales bajos o elevados e incluye un sensor de nivel para determinar el caudal de agua y el nivel de agua en el depósito volumétrico, un tubo indicador transparente y una escala graduada. Dispone de un sistema de seguridad por desbordamiento que permite verter agua en el depósito de almacenamiento si se realiza un uso incorrecto. El depósito de almacenamiento incluye un tubo indicador transparente.
Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
