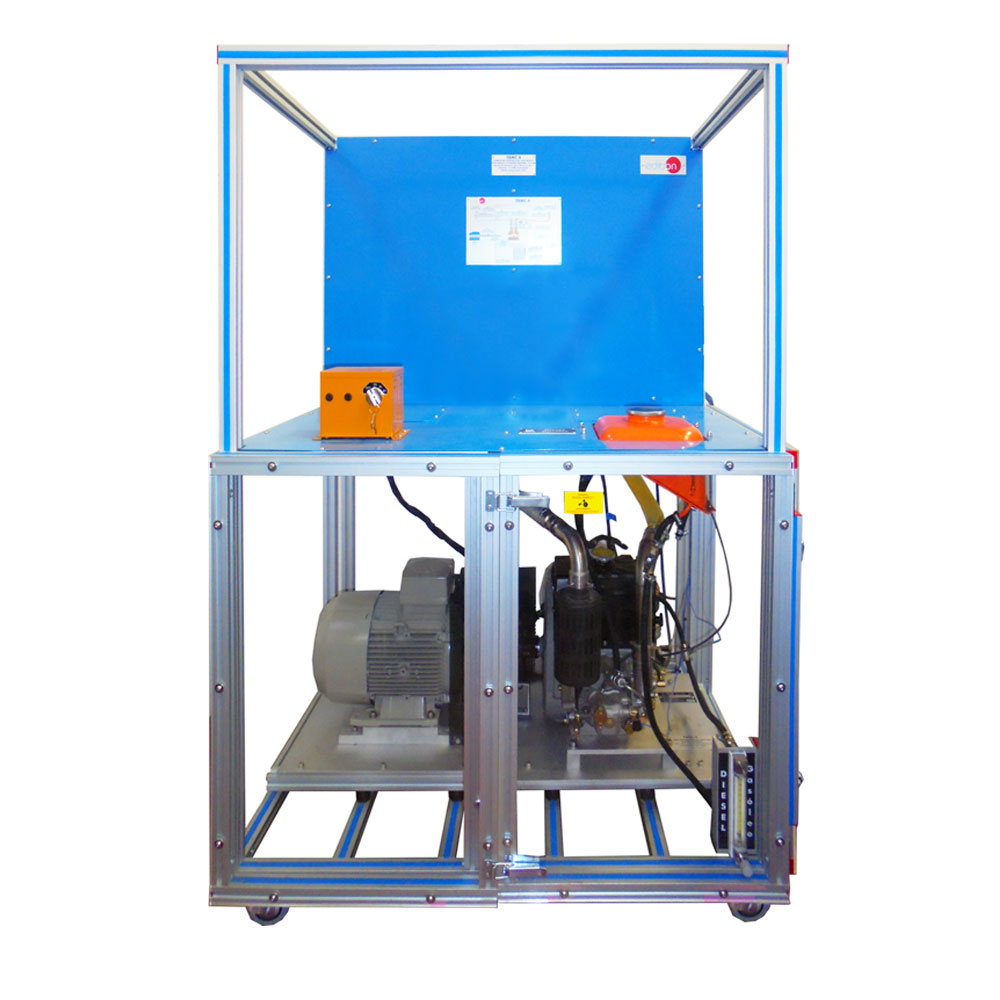

Banco de Ensayos para Motores de 1 Cilindro, 2,2 kW, Controlado desde Computador (PC), «TBMC3», desarrollado por EDIBON, es un equipo didáctico para la prueba de motores de combustión interna de hasta 11 kW.
El equipo tiene como elemento para ejercer el par resistente un freno electromagnético de corrientes parásitas alimentado por un variador, que permite controlar la tensión de alimentación y variar así su característica de par. Dicho freno está unido solidariamente al eje del motor de combustión mediante una junta doble cardan que transmite el par y la potencia.
Este equipo incorpora:
• Instrumentación: diversos sensores que nos proporcionan medidas de las variables que se pretenden estudiar.
• Circuito de arranque: el motor de combustión lleva incorporado su propio motor eléctrico de arranque que facilita su puesta en funcionamiento.
• Circuito de alimentación de combustible: lleva el combustible necesario hasta el motor de combustión interna.
• Circuito de refrigeración: Es el aire ambiente el que a través de las aletas del motor consigue la refrigeración.
• Circuito de admisión de aire: permite la llegada de aire limpio, que contiene el oxígeno necesario para que se produzca la combustión, al motor.
• Circuito de evacuación de gases de escape: evacua del motor las sustancias producidas durante la combustión y reduce los ruidos inherentes a la circulación de los gases.
El banco de ensayos de motores «TBMC3» permite el estudio de los motores de combustión, obteniendo sus curvas características mediante la fijación del acelerador del motor térmico en una determinada posición y la variación del par de frenado. De esta forma, se obtienen los diferentes puntos de la curva característica de par o potencia en función de la velocidad. Dicha curva será a plena carga si el acelerador se encuentra en su posición máxima.
Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
