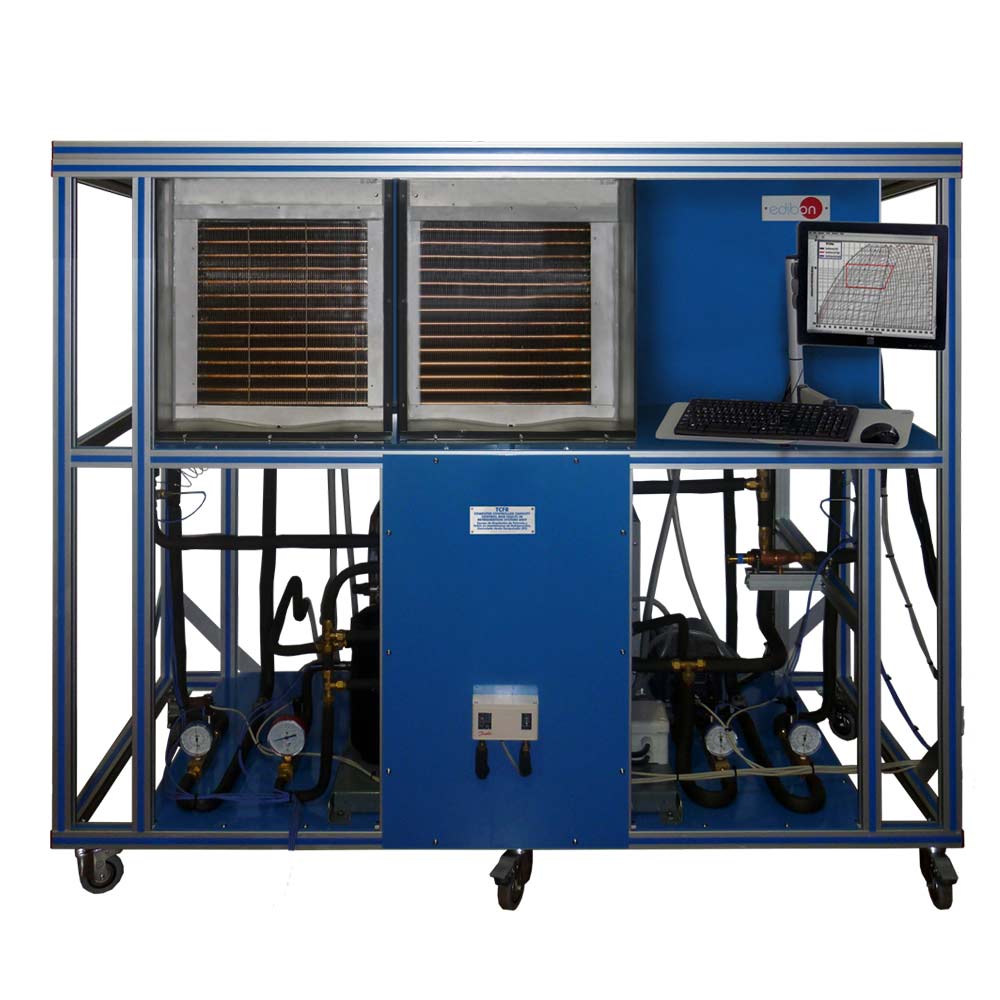

El «TCFRC» incluye válvulas solenoides que permiten el funcionamiento por separado o en paralelo de los evaporadores en las dos cámaras. Además, el circuito está equipado con un regulador de potencia, un regulador de arranque y un presostato combinado para los lados de presión y aspiración del compresor. Un intercambiador de calor en la entrada de los dos evaporadores permite investigar el subenfriamiento del refrigerante con respecto a la eficiencia del proceso. La potencia de refrigeración de las dos cámaras por separado se controla mediante un termostato.

Por otro lado la cámara de refrigeración también incluye un regulador de la presión de evaporación. Hay dos métodos de descongelación para la cámara de congelación: un calefactor eléctrico y una descongelación mediante gas caliente, donde el refrigerante caliente es alimentado directamente desde el compresor a través del evaporador en dirección contraria. El equipo está diseñado para simular 18 fallos diferentes, como pueden ser válvulas defectuosas o tuberías atascadas.

Los fallos se activan en un panel táctil conectado a un computador (PC) con tarjeta de adquisición de datos que permite:

• Transmitir directamente desde el computador a la pantalla táctil los valores medidos relevantes.
• Representar el ciclo termodinámico en el diagrama logarítmico p-h.
• Registro de las mediciones de ensayo frente al tiempo y generación de un archivo compatible con aplicaciones de hojas de cálculo.

Los objetivos más importantes de este equipo son:

• Familiarización con los dispositivos clave para el cambio de la potencia frigorífica:
• Termostato.
• Regulador de potencia.
• Regulador de arranque.
• Regulador de la presión de evaporación.
• Regulador de la presión de condensación.
• Localización de fallos en los componentes de la instalación frigorífica.
• Efecto del subenfriamiento de refrigerante.

Familiarización con métodos de descongelación:

• Descongelación mediante calefactor eléctrico.
• Descongelación mediante gas caliente.
• Representación del ciclo termodinámico en el diagrama logarítmico p-h.

El software de control y adquisición de datos del equipo «TCFRC» permite:

• El cálculo de magnitudes representativas: potencia del motor de combustión y consumo específico de combustible.
  La representación de las curvas características de los motores de combustión: par, potencia o consumo específico frente a la velocidad del motor de combustión.
• La representación de las curvas de las magnitudes medidas y calculadas en gráficas señal frente a señal. Libre configuración de los ejes de estas gráficas.
• La representación en tiempo real de todas las magnitudes medidas y calculadas.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
