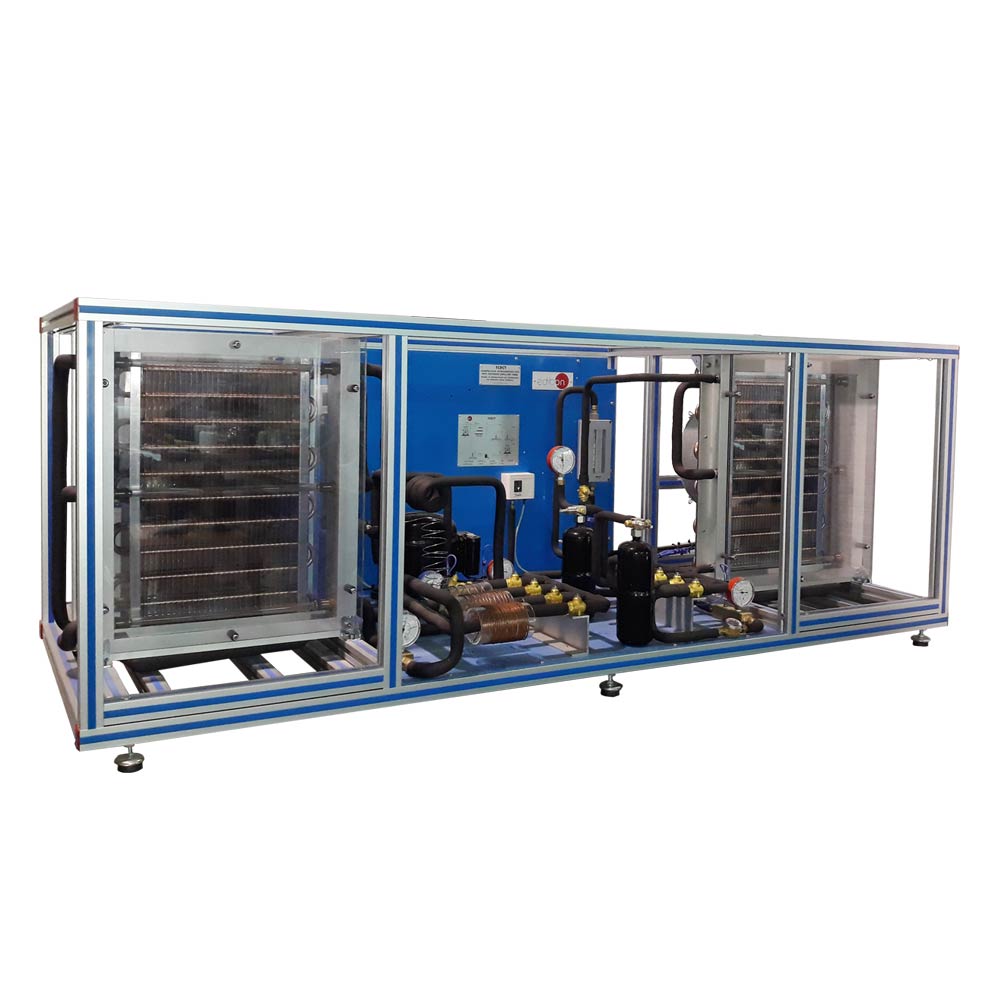

Los componentes principales del equipo son: compresor hermético, condensador, evaporador, elementos de expansión, tanque y depósito acumulador para refrigerante, donde puede añadirse o extraerse refrigerante del circuito de refrigeración.
Para poder comparar diferentes elementos de expansión, el equipo incluye tres tubos capilares de diferente longitud y una válvula de expansión termostática.
El evaporador y el condensador son intercambiadores de calor de tubos con aletas. En ambos intercambiadores se dispone de tubos transparentes para visualizar el cambio de estado del refrigerante durante la evaporación y la condensación.
Para estudiar los efectos del sobrellenado y sub llenado del circuito se incluye un acumulador adicional de refrigerante.
Se pueden medir los principales parámetros involucrados en el ciclo: caudal de refrigerante, potencia del compresor y presión y temperatura en los puntos clave del ciclo.
El circuito también incluye un visor que permite ver el estado del refrigerante, un filtro, un acumulador de refrigerante para asegurar un flujo de refrigerante adecuado en el circuito, y un separador de líquidos para evitar que entre líquido al compresor. Como medida de seguridad el circuito incluye dos presostatos para el lado de alta y baja presión
