Con el Equipo de Sistemas de Conductos de Aire, Controlado desde Computador (PC), «TSCAC», el usuario estudiará la distribución de aire bajo distintas configuraciones gracias a los soportes incluidos con el equipo. Será el propio usuario quien ensamble conductos de aire utilizando elementos habituales como tubos, codos, ramificaciones, filtros, difusores y válvulas de descarga.

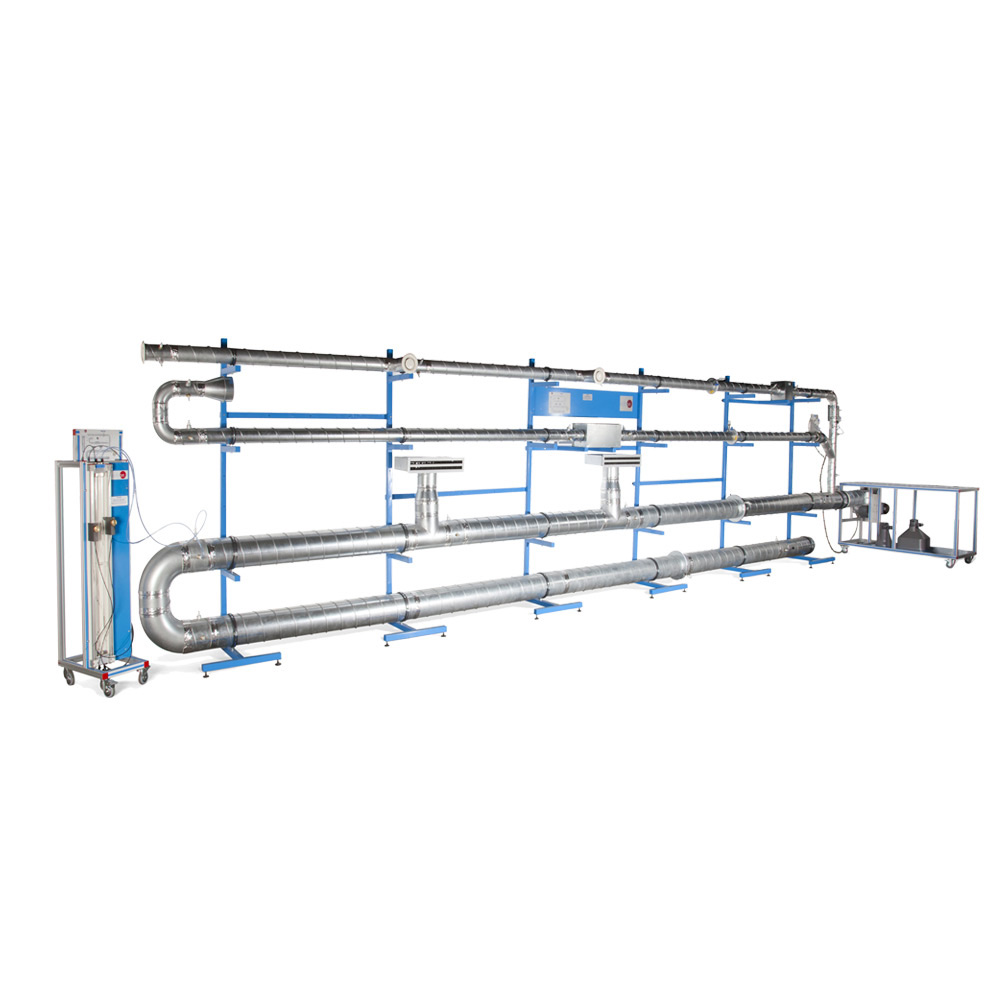

El Equipo de Sistemas de Conductos de Aire, Controlado desde Computador (PC), «TSCAC», diseñado por EDIBON, consiste en un conjunto de conductos de ventilación metálicos de diferentes diámetros, que permiten la formación de diferentes redes de ventilación para la distribución de aire gracias a una serie de soportes móviles y ajustables, con el objetivo de comprender y manejar los aspectos más importantes relativos a las mismas.
El usuario podrá construir el sistema de ventilación utilizando componentes habituales como tubos, codos, ramificaciones, filtros, válvulas de descarga, etc. Una vez realizado el montaje, se estudiará el efecto que tienen los componentes individuales sobre la pérdida de carga y, por consiguiente, sobre la velocidad y el caudal del aire circulante. Gracias a la disposición de seis sensores fijos de presión, se conocerá el caudal volumétrico de aire en cada vía de la instalación a tiempo real.
Todo el sistema de conductos es alimentado por un ventilador de caudal variable, controlado desde computador (PC), del cual se conocerá la potencia absorbida para la determinación de la curva característica del mismo así como el punto de funcionamiento de toda la instalación.
Utilizando válvulas de mariposa, iris y elementos de distribución se escogerá el recorrido seguido por el aire a lo largo de los diferentes elementos integrados en la instalación. El aire, al circular a través de los elementos mencionados, sufrirá pérdidas de carga que se cuantificarán gracias a la disposición de multitud de conexiones intercambiables donde es posible medir presión estática y total, gracias a la disposición de tubos de pitot en cada una de ellas.
Para la determinación de dichas presiones, se dispondrá de un manómetro diferencial en «U», móvil y de conexión rápida, que permita conocer la presión diferencial entre cualesquiera puntos de la instalación. Además, para la medición de caudales y velocidades a la salida de conductos, se dispondrá de un anemómetro móvil.
Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
