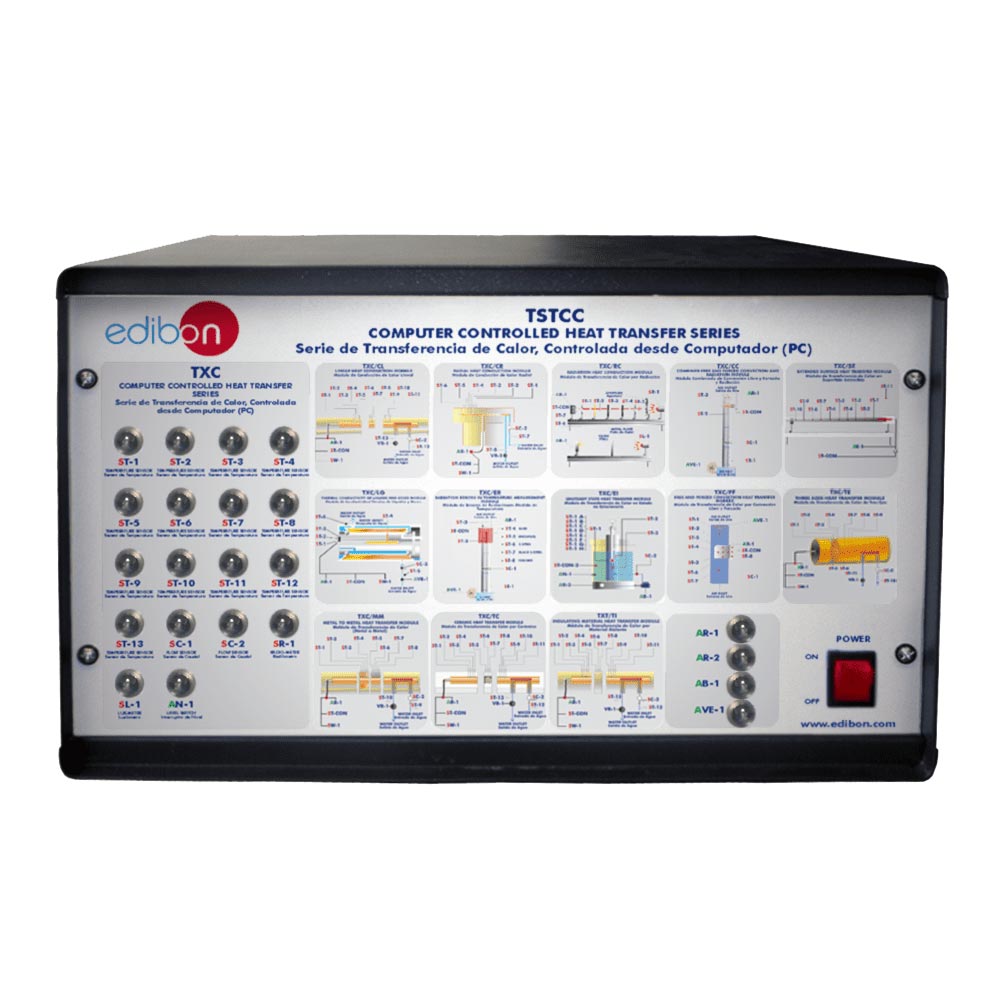

El suministro mínimo consiste en dos elementos principales: Caja-Interface de Control para TSTCC (Común para todos los módulos tipo «TXC») «TSTCC/CIB», y al menos uno de los elementos requeridos descritos a continuación.
Cada módulo de transferencia de calor pueden ser conectados individualmente a la Caja-Interface de Control para TSTCC (Común para todos los módulos tipo «TXC») «TSTCC/CIB», que proporciona el suministro eléctrico necesario y las conexiones de la instrumentación para el estudio de los diferentes tipos de transferencia de calor.
Elementos requeridos (al menos uno) (No incluidos):
- TXC/CL. Módulo de Conducción de Calor Lineal para TSTCC: estudio de los principios de conducción lineal de calor y para permitir la medida de la conductividad de diferentes conductores y aislantes sólidos.
- TXC/CR. Módulo de Conducción de Calor Radial para TSTCC: estudio de los principios de conducción radial de calor y para permitir la medida de la conductividad en un disco macizo de latón
- TXC/RC. Módulo de Transferencia de Calor por Radiación para TSTCC: estudio de los principios de transferencia e intercambio de calor por radiación.
- TXC/CC. Módulo Combinado de Convección Libre y Forzada y Radiación para TSTCC: estudio de los principios de convección (libre y forzada) combinada con radiación desde un cilindro horizontal calefactado. Estudia la variación que experimenta el coeficiente de transferencia de calor local alrededor de un cilindro horizontal cuando está sujeto a convección libre y forzada.
- TXC/SE. Módulo de Transferencia de Calor en Superficie Extendida para TSTCC: estudio de los perfiles de temperatura y las características de la transferencia de calor en una superficie extendida. Estudia los efectos de añadir aletas a un cuerpo para extender su superficie para conseguir un cambio en el índice de enfriamiento. Se usan aletas de diferentes materiales y formas de sección transversal para analizar los efectos del enfriamiento.
- TXC/ER. Módulo de Errores de Radiación en Medidas de Temperatura para TSTCC: estudio de cómo las medidas de temperatura pueden ser influenciadas por fuentes de radiación térmica.
- TXC/EI. Módulo de Transferencia de Calor en Estado no Estacionario para TSTCC: estudio de la transferencia de calor en estado no estacionario. Estudia la conducción transitoria con convección.
- TXC/LG. Módulo de Conductividad Térmica de Líquidos y Gases para TSTCC: estudio de la conductividad térmica de cualquier gas o líquido compatible con los materiales de construcción.
- TXC/FF. Módulo de Transferencia de Calor por Convección Libre y Forzada para TSTCC: estudio del rendimiento de distintos intercambiadores, analizando los coeficientes de transmisión de calor de cada uno de los intercambiadores expuestos a diferentes caudales de aire.
- TXC/TE. Módulo de Transferencia de Calor de Tres Ejes para TSTCC: estudio de la transferencia de calor estudiando la dirección en los tres ejes.
- TXC/MM. Módulo de Transferencia de Calor (Metal a Metal) para TSTCC: estudio de la transferencia de calor de diferentes materiales metálicos colocados en serie.
- TXC/TC. Módulo de Transferencia de Calor por Cerámica para TSTCC: estudio de la transferencia de calor de diferentes materiales cerámicos
- TXC/TI. Módulo de Transferencia de Calor por Material Aislante para TSTCC: estudio de la resistencia a la conducción térmica de diferentes materiales aislantes térmicos. Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
