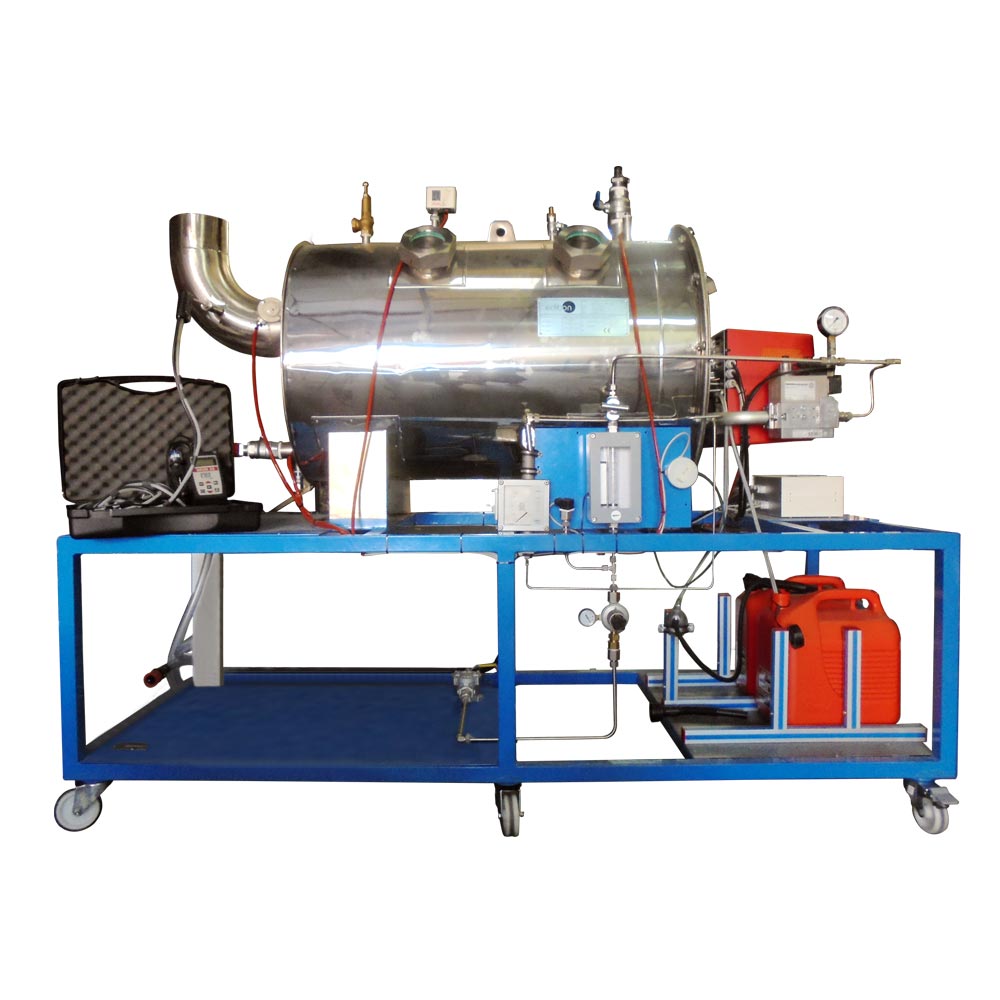

El Equipo de Combustión de Laboratorio, Controlado desde Computador (PC), «TVCC», está montado sobre una estructura metálica, que le otorga una fácil manipulación y acceso al quemador, cámara de combustión y todos los accesorios y mandos de control.
El quemador comienza la combustión con fueloil (diésel o gasoil) o con gas (Gas natural o LPG). El gas, ya sea de una bombona de LPG o bien del suministro del local, y el fueloil almacenado en dos tanques suministrados con el equipo, alimentan al quemador a través de conductos y válvulas apropiadas. Ambas líneas contienen su filtro correspondiente y las medidas de seguridad apropiadas.
Al inicio de la combustión el quemador comienza con una purga de aire, posteriormente prende el combustible correspondiente y automáticamente se ajusta a unas condiciones de trabajo seguras.
El quemador contiene un ventilador integrado que aporta el aire necesario para la combustión, un sensor de detección de la llama y un controlador de ignición. Este ventilador dispone de un sensor de presión diferencial para la medida de caudal del aire aportado, un termopar para determinar su temperatura y de un regulador del caudal de aire a introducir al quemador.
La llama arde dentro de una cámara de combustión de acero inoxidable que es refrigerada con agua. Dicha cámara tiene cinco puntos de observación (de 100 mm) a los lados de la cámara de combustión que permiten la observación de la llama.
El equipo también incorpora un analizador digital manual de los gases de combustión, el cual permite determinar la composición de dichos gases, el exceso de aire, contenido en O2, CO, CO2 y relación CO/CO2.
De este modo, los alumnos, podrán estudiar el efecto del ratio fue/aire en las características de la llama, en la eficiencia de la combustión, en los constituyentes de los humos de combustión, etc., así como la influencia en todos estos aspectos con el empleo de diferentes combustibles.
Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
