El Equipo de Generación Eléctrica en Automoción, «AV-GE», proporciona una solución práctica para familiarizarse con los componentes utilizados en los circuitos eléctricos de los automóviles modernos.
Los componentes incluidos en el «AV-GE» se centran en la generación de energía eléctrica y la carga de la batería del automóvil.

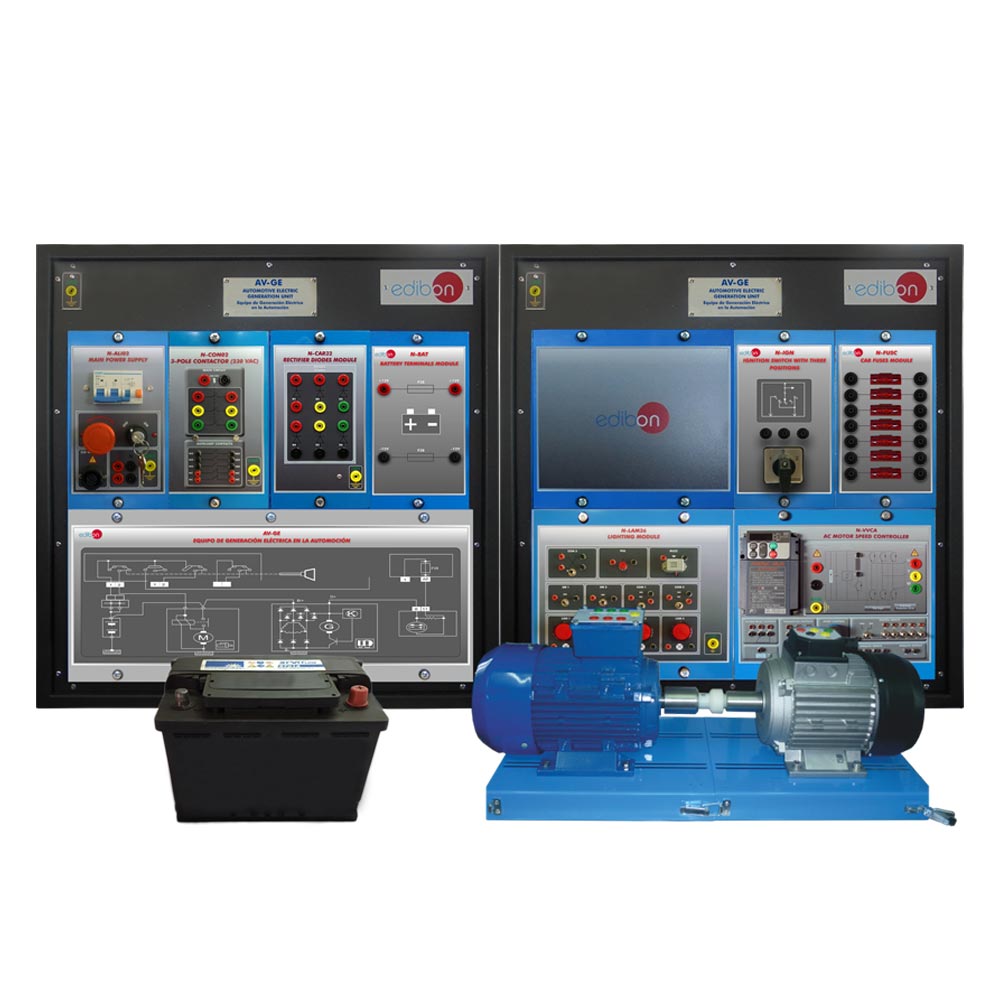

El equipo «AV-GE» contiene un conjunto de motor y generador acoplados entre sí a través de un sistema de correa y poleas, como los que encontramos en un automóvil real. El motor de arrastre del generador es un motor eléctrico que emulará la función del motor de combustión interna del automóvil. El circuito eléctrico del equipo tiene como componente acumulador una batería de automóvil de 12 V.
Además, el equipo «AV-GE» incluye un panel de instrumentos con un interruptor eléctrico de llave y los testigos que se iluminan cuando ocurren los fallos más comunes de los sistemas eléctricos de los automóviles: el indicador de mal funcionamiento del circuito eléctrico (GEN-L), indicador de mal funcionamiento de la batería o del circuito eléctrico (BATT) y el indicador de mal funcionamiento o testigo de revisar motor (MIL).
El equipo «AV-GE» se compone de los siguientes elementos:
Panel de instrumentos con testigos.
Interruptor eléctrico de llave.
Bloque de fusibles y relés.
Variador de frecuencia para control del motor eléctrico.
Motor eléctrico para la simulación del motor de gasolina.
Alternador.
Batería de 12 VCC con bornes accesibles (puntos de batería).
