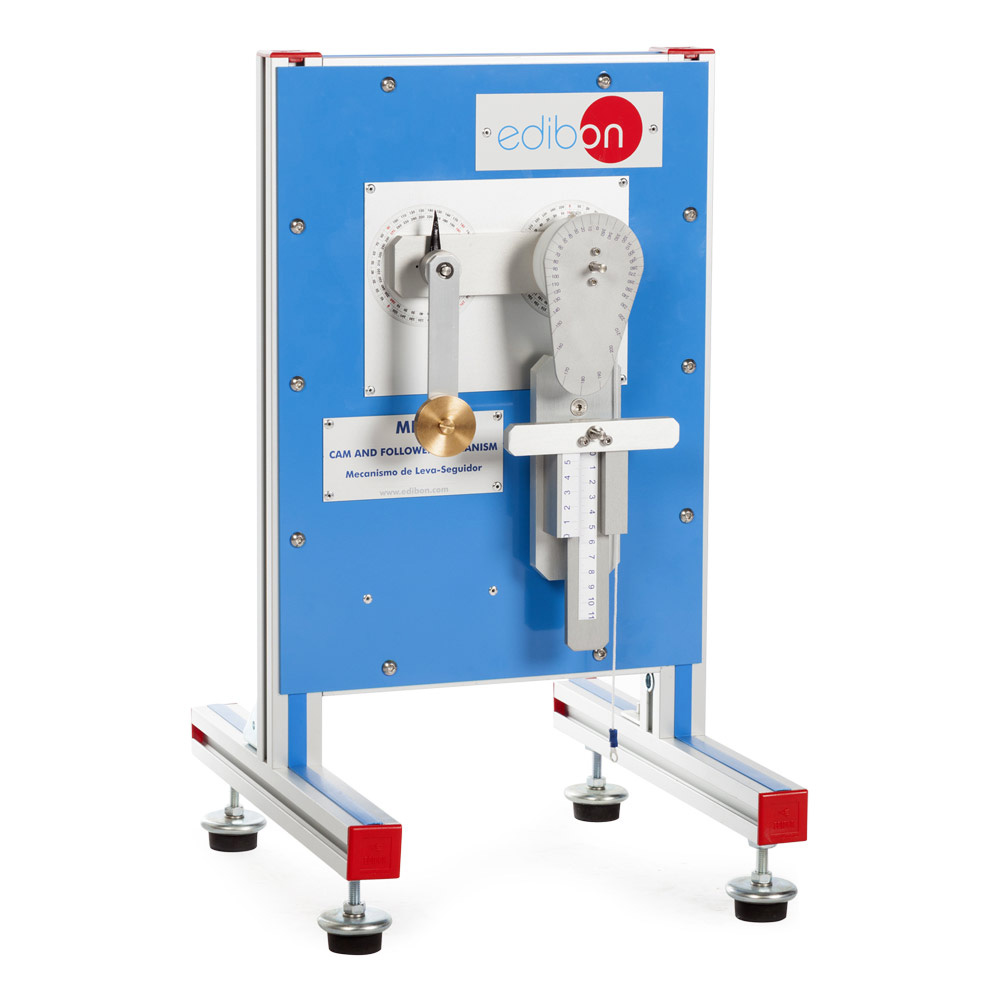

El Mecanismo de Leva – Seguidor, «MEX», permite el estudio del mecanismo del mismo nombre y del mecanismo, excéntrica-seguidor mediante el suministro de varios modelos de leva de placa de diferentes formas, una excéntrica y varios modelos de seguidor de rodillo, de cara plana, de cuña y oscilante.
Una leva de placa consiste en una placa que rota sobre un eje perpendicular a su plano. Su perfil está diseñado para impartir un movimiento alternativo u oscilatorio a un seguidor, el cual roza contra el borde de la leva.
Se incluyen cinco seguidores que dependen de las caracteristicas geométricas del extremo que está en contacto con la leva. Dos de ellos son seguidores de rodillo con diferente diámetro para estudiar dicha influencia, otro es de cara plana, otro es de cuña y otro oscilante.
Dichos seguidores constituyen mecanismos leva-seguidor que convierten el movimiento circular de la leva en movimientos lineales o angulares del seguidor. Uno u otro movimiento dependerá de la configuración del mecanismo y, específicamente, de la disposición del seguidor con respecto al perfil de la leva o excéntrica, según sea el caso.
