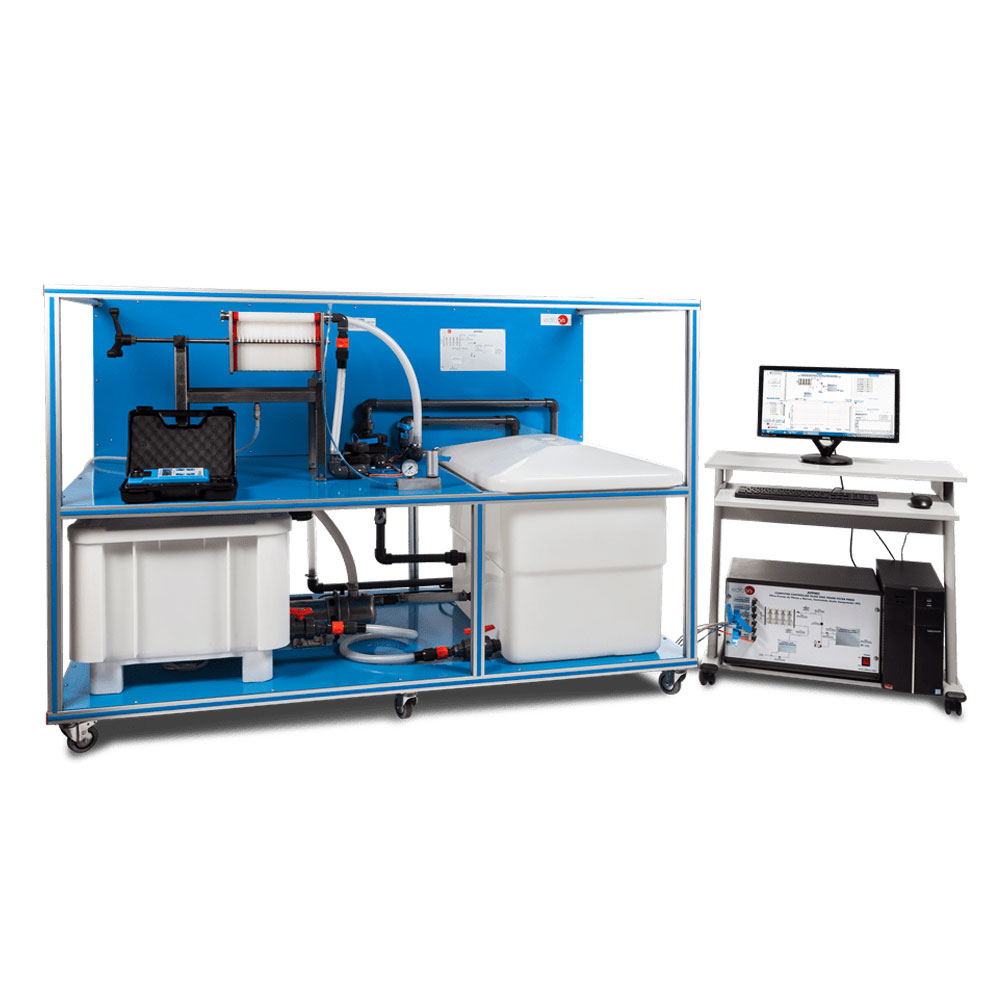

El Filtro-Prensa de Placas y Marcos, Controlado desde Computador (PC), «AFPMC», ha sidodiseñado para estudiar los procesos de filtración y clarificación utilizando un filtro de prensacon posibilidad de variar el número de marcos y el tipo de tejidos filtrantes.
Se prepara una suspensión en un tanque de alimento y se transfiere desde una bombacentrífuga controlada desde computador (PC) hasta el filtro de prensa. Esta bomba aseguraque los sólidos permanezcan suspendidos y no se depositen.
Las placas filtrantes están acanaladas y se cubren con tejidos filtrantes. El tejido filtrante(o medio filtrante) retiene las partículas sólidas de la suspensión, que llena las placas delmarco, mientras que el filtrado pasa por el medio filtrante o tejido filtrante. El filtrado fluyea través de la tubería colectora y se recoge en el tanque de filtrado. El material sólido sesepara del tejido filtrante, donde forma una torta filtrante cada vez mayor. El equipo incluyevarios tipos de tejidos filtrantes.
En su camino, la suspensión atraviesa tres sensores de presión y un sensor de caudal. Además, se puede registrar la temperatura inicialde la suspensión y la final del filtrado mediante dos sensores de temperatura.
Un medidor de turbidez permite determinar la concentración de sólidos del filtrado.
Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisiciónde Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
